2013奇瑞旗云CVT5MT全车电路维修手册

2013奇瑞旗云CVT5MT全车电路维修手册包括以下内容：

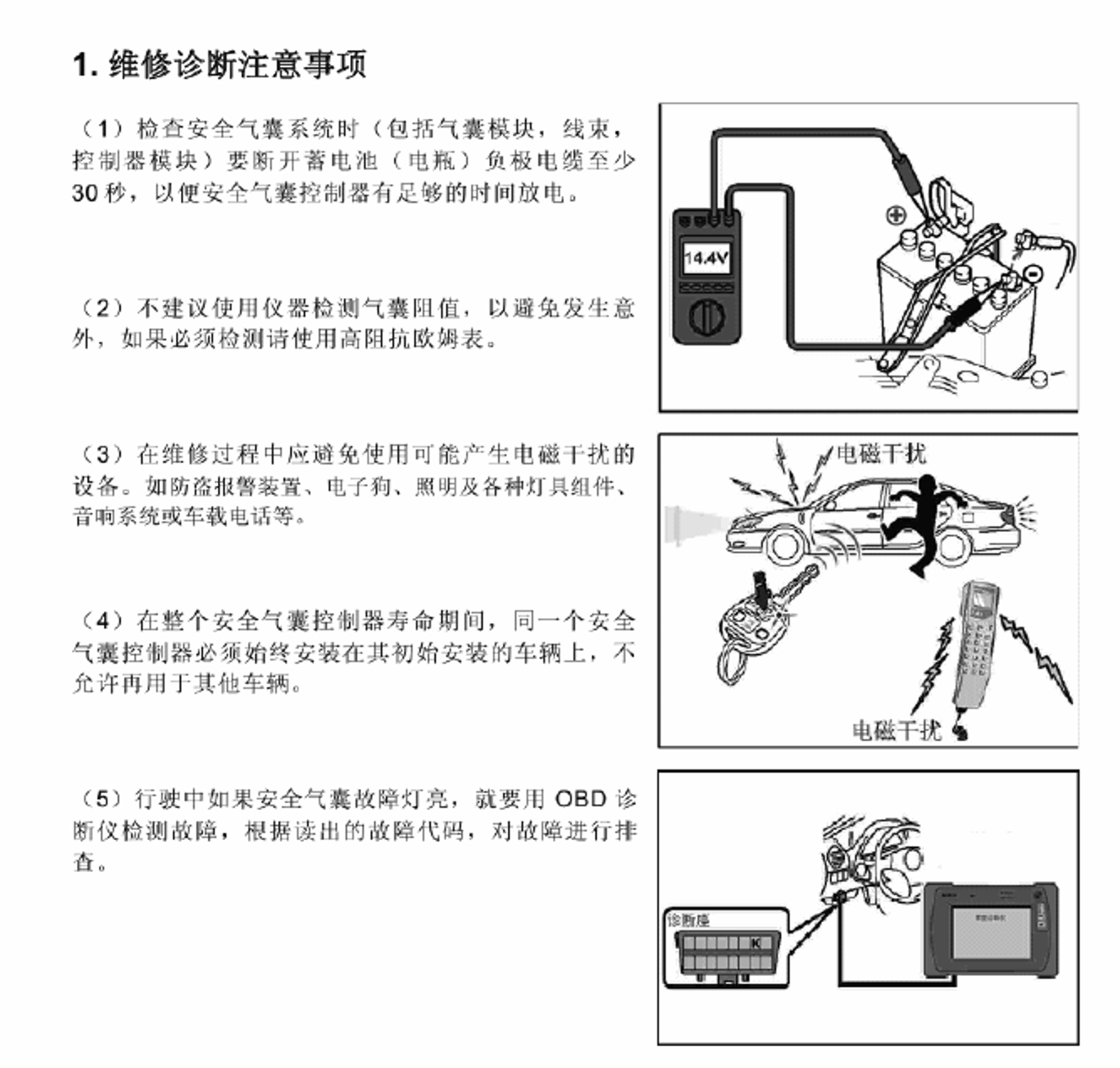

01-安全气囊.pdf
02-底盘控制系统.pdf

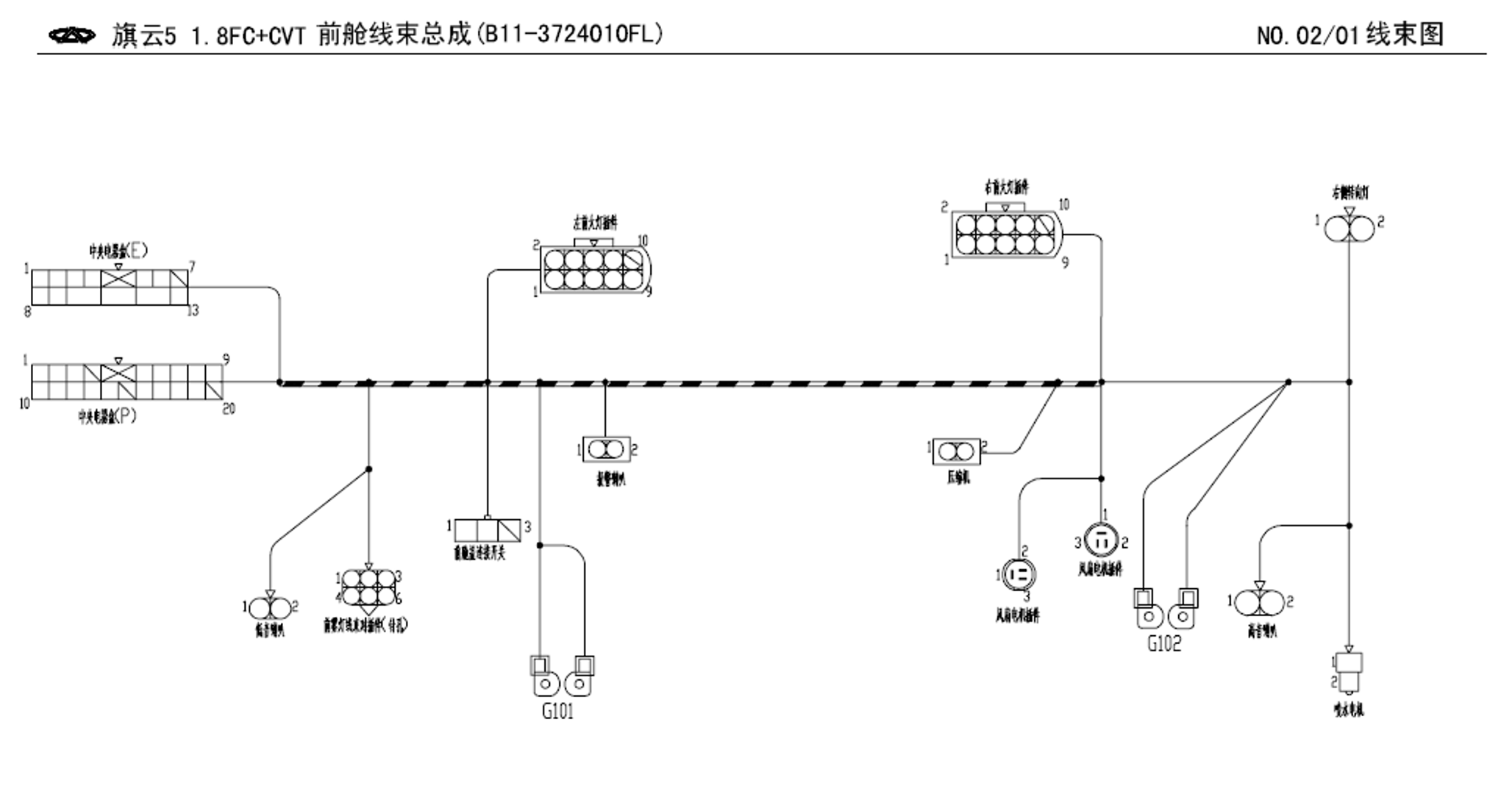

03-CVT电路图
04-5MT电路图

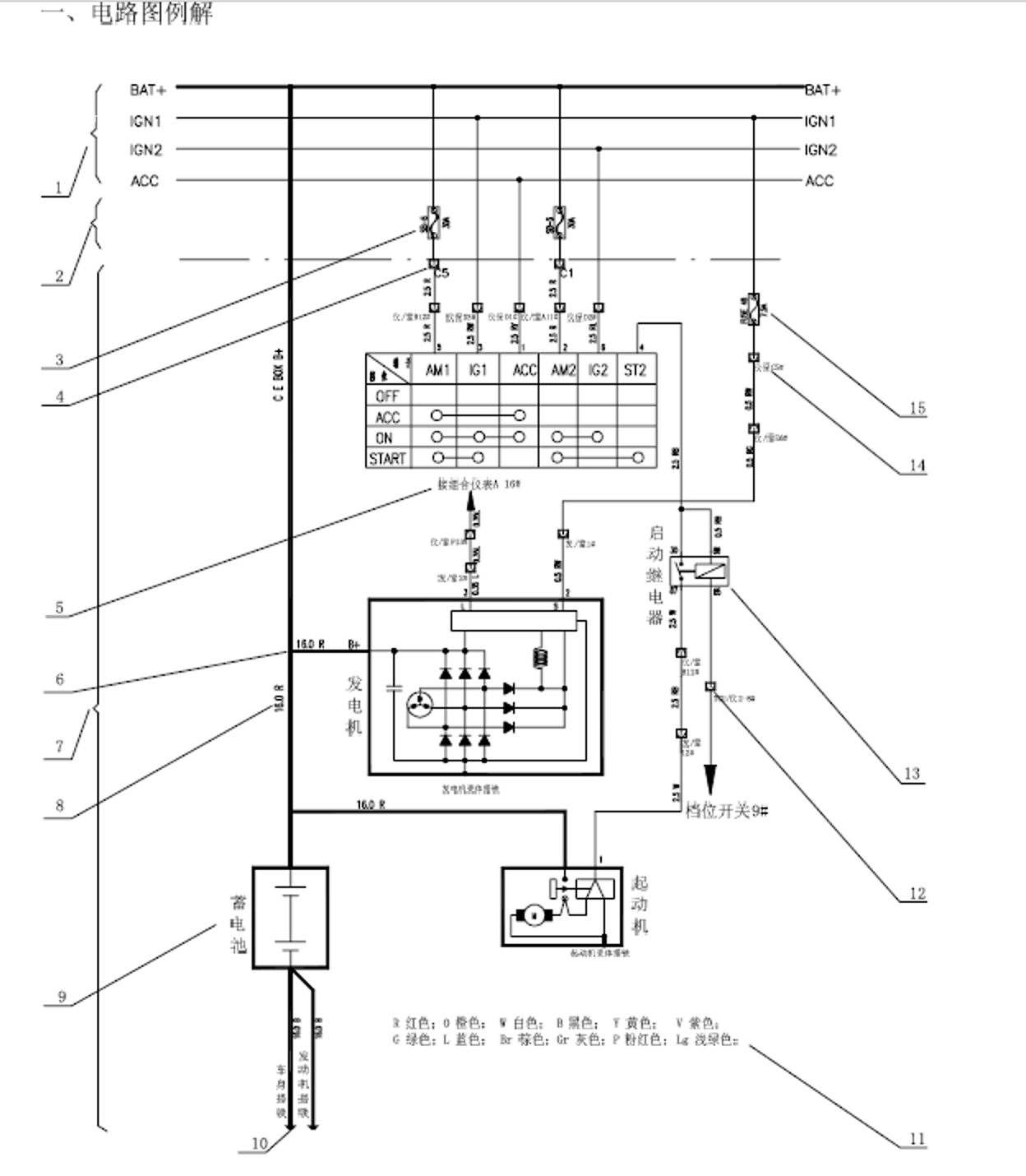

读图说明

1: 电源及搭铁线说明（参照前舱电器盒与室内电器盒电路图）

2: 在电路图上，这个区域内的保险丝与继电器都在前舱电器盒上。

3: 该处为前舱电器盒内保险丝号及允许通过的最大电流。 例如： SB-5 30A表示前舱电器盒内5号险，允许通过的最大电流为30A。

4: 表示前舱电器盒上的插件端子。例如Al表示前舱电器盒A插件1号端子。

5: 一接某元件：表示该处与某元件的某个针脚相连。例如：接组合仪表16#指的是该处与组合仪表模块16#相连。

6: 该处为一节点。 表示几条线在此处汇为一条线。

7: 在电路图上， 这个区域内的保险丝都在仪表电器盒上（个别的除外， 将另作说明）。 例如FUSE39指的是仪表电器盒上的39号保险。 此区域为各元件间的连接区域。

8: 表示导线规格和颜色。 线路颜色含义：
